氣動壓力變送器

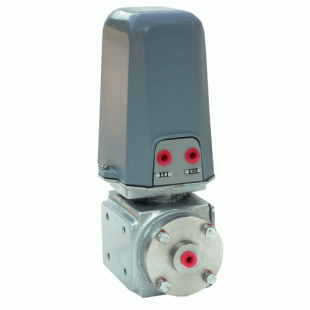

HWBY氣動壓力變送器
用途：
HWBY氣動壓力變送器由于不能帶電的區域，連續測量生產流程中的氣體、蒸汽、液體等流體的壓力，將其轉化成20-100KPa的標準的氣壓信號，輸出到氣動顯示調節等單元進行指示、記錄或調節。
工作原理：
HWBY氣動壓力變送器是按力矩平衡原理工作的，通過測量元件把壓力轉換成杠桿的位移，使放大器產生氣壓信號輸出。
技術參數：
|
型號 |
測量范圍（KPa） |
測量元件 |
測量接頭 |
重量 |
|
|
HWBY-230 |
0~10、0~16、0~25、0~40、0~60 |
錫磷青銅波紋管 |
M10X1 內螺紋 |
6Kg |
|
|
HWBY-240 |
0~40、0~60、0~100、0~160、0~250 |
||||
|
HWBY-250 |
0~160、0~250、0~400、0~600、0~1000 |
||||
|
HWBY-460 |
0~600、0~1000、0~2500、0~3200、0~4000 |
鉻釩鋼彈簧管 |
M20X1.5 |
6.5kg |
|
|
HWBY-470 |
0~2500、0~4000、0~6000、0~10000、0~16000 |
||||
|
HWBY-480 |
0~10000、0~16000、0~25000、0~40000、0~60000 |
||||
|
正遷移+量程≤最大量程，負遷移≤最大量程 ，在型號后面加A為整遷移，加B為負遷移 |
|||||
|
氣 源 |
140KPa(1.4bar) |
||||
|
輸 出 信 號 壓 力 |
20-100KPa |
||||
|
精 度 |
1級(1%) |
||||
|
被 測 介 質 溫 度 |
-20~80℃ |
||||
|
輸出信號接口螺紋 |
M10X1 |
||||
|
環 境 溫 度 |
-10~+60℃ |
||||
|
環 境 濕 度 |
10~95%RH |
||||
|
安 裝 固 定 方 式 |
現場Ф50-Ф55管裝 |
||||
外形尺寸和安裝
